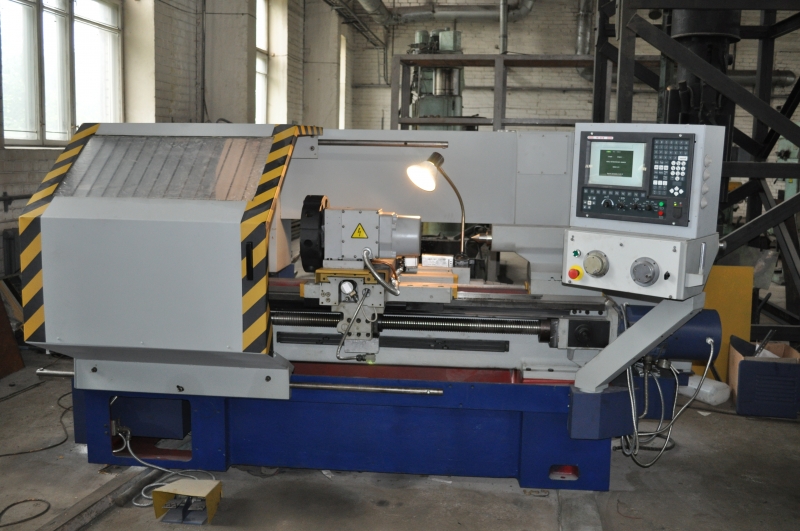

Станок предназначен для токарной обработки в автоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности по заранее составленной управляющей программе. Обработка происходит в один или несколько проходов в замкнутом автоматическом цикле. Установка заготовок осуществляется в патроне, а длинных – в центрах. Область применения станка: мелкосерийное и серийное производство. для токарной обработки в автоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности по заранее составленной управляющей программе. Обработка происходит в один или несколько проходов в замкнутом автоматическом цикле. Установка заготовок осуществляется в патроне, а длинных – в центрах. Область применения станка: мелкосерийное и серийное производство.

Технические характеристики токарного станка с ЧПУ 16К20Ф3:

Наименование параметра Величина Наибольший диаметр изделия, устанавливаемого над станиной, мм 500 Наибольший диаметр обрабатываемого изделия:   над станиной, мм — над суппортом, мм 200 Наибольшая длина устанавливаемого изделия в центрах, мм 900 Диаметр цилиндрического отверстия в шпинделе, мм 55 Наибольший ход суппорта токарного станка:   поперечный, мм 210 продольный, мм 905 Максимальная рекомендуемая скорость рабочей подачи:   продольной, мм 2000 поперечной, мм 1000 Количество управляемых координат 2 Количество одновременно управляемых координат 2 Точность позиционирования, мм 0,02 Повторяемость, мм 0,006 Диапазон частот вращения шпинделя, мин-1 20…2250 Максимальная скорость быстрых перемещений:   продольных, м/минуту 7 поперечных, м/минуту 3,5 Количество позиций инструментальной головки 8 Мощность электродвигателя главного движения, кВт 11 Габаритные размеры станка:   длина, мм 3700 ширина, мм 2260 высота, мм 1650 Масса станка, кг 4000

УСТРОЙСТВО ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ NC-230

 Основные характеристики:

— Дисплей: 10,4″
— Корректоры: F%, S%, MODE
— Герметизированная кнопочная клавиатура
— Кнопки: «ПУСК», «СТОП»
— Кнопка аварийного выключения (Грибок)
— Функциональная клавиатура для реализации

  станочного пульта
— Стандартное фрезерно-токарное программное обеспечение
— Оптоизолированные выходы 48-96 каналов
— Оптоизолированные входы 64-128 каналов
— USB-FLASH
— Накопитель USB: 128Мб
